對於礦石加工機械設備來（lái）說（shuō），岩石的宏觀硬度對
礦石加工設備的影響（xiǎng）是很大的（de），一般硬度越大（dà），
加工礦石的設備磨損（sǔn）就比較嚴重（chóng），上海红桃影视礦山機械現（xiàn）在（zài）帶大家認識下那些常用的礦石物料，硬度（dù）有多（duō）大。

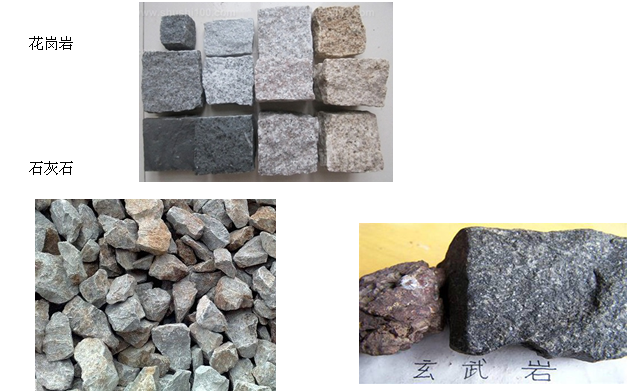

岩石的宏觀硬度相近時，岩石成分也影響到金屬耐磨性，常用岩石（shí）對金（jīn）屬基體表麵的磨損大（dà）小順序為：金剛石＞石英岩＞花崗（gǎng）岩＞片麻岩＞雜砂岩＞玄武岩＞輝綠岩＞白雲岩＞石灰石，硬度低的雜砂岩磨損率大於玄武岩，玄武岩又大於輝綠岩，主要是由於岩石成（chéng）份不同。
石灰岩主要成份是方解（jiě）石，石英岩主要成份是純石英（yīng），花崗岩基本是由石英及長石組成（chéng），片麻岩與（yǔ）花崗（gǎng）岩基本相同，隻（zhī）不過是表（biǎo）麵風（fēng）化或有（yǒu）裂紋、或呈（chéng）層裝、或葉片狀（zhuàng）。雜砂岩中含石英41%和36%的方解石，玄武岩（yán）中長石與輝石占79%，輝綠岩占68%，且輝綠岩中有9%的極軟方解（jiě）石，所以玄武岩比（bǐ）輝綠岩磨損大；而白雲岩本身是一種含三（sān）類碳酸鹽較多的石灰石或大理石，所以其磨損率比石灰（huī）石大一些。
一般當岩石中SiO2含量40%～60%時，抗壓強度為200MPa以下，錘頭使用壽命400h；岩石中SiO2含量75%時，抗壓強度200MPa～250MPa之間，錘頭使用壽（shòu）命350h；岩石中SiO2含量85%時，抗壓強度250MPa之間，錘頭使用壽（shòu）命125h；岩石中SiO2含量越大（dà），對金屬的磨損就越大。
